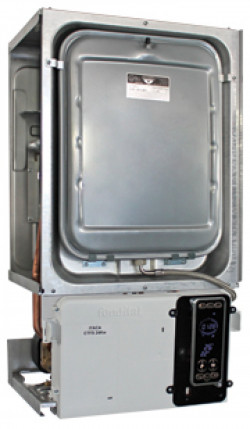

Настінний газовий котел Orion CTFS 32

Основні характеристики:

Двоконтурний газовий котел з вбудованою системою управління двома температурними зонами і сонячними колекторами.

• Первинний мідний теплообмінник
• Вторинний теплообмінник гарячого водопостачання на 26 пластин
• 3-х швидкісний насос з автоматичним відводом повітряним клапаном
• Інтегральна гідравлічна група включає 3-ходовий клапан, автоматично байпас, клапан безпеки, датчик тиску, кран підживлення і підключення розширювального бака
• Електронна плата управління з функціями модуляції і контролю безпечної роботи
• Еквітермічне регулювання за допомогою датчика температури зовнішнього повітря
• Управління високо- і низькотемпературного зонами опалення за допомогою плат розширення (опція)
• Багатофункціональний реле для підключення зональних клапанів, управління системою сонячних
• колекторів або віддаленої диспетчеризації котла
• Рівень комфортності ГВС: ***
• Автоматична і ручна системи підживлення котла
• Клас ефективності, згідно 92/42/CEE: ***

Технічні характеристики:

Категорія апарату II2H3 +

Кількість форсунок 15

Номінальна теплова потужність кВт 33,0

Мінімальна теплова потужність системи опалення кВт 16,0

Номінальна корисна потужність кВт 30,8

Мінімальна корисна потужність системи опалення кВт 14,3

ККД при Р іменний. % 93,4

ККД при 30% навантаженні% 91,0

Класифікація енергоефективності згідно 92/42 СЕЕ ***

Зміст С02 при Р макс. (Метан)% 7,5

Зміст С02 при Р хв. (Метан)% 3,1

Втрати в димоході при працюючому пальнику% 5,23

Т димових газів при Р іменний. ° С 105

Втрати на кожух (котел всередині приміщення)% 1,37

Масова витрата димових газів (метан G20) г/с 17,8

Витрата при номінальній потужності: метан (G20) куб.м / год 3,49 бутан (G30) кг/ч 2,60 пропан (G31) кг/ч 2,56

Продуктивність гарячої води ГВП Т 30 ° С л/хв 15,1

Мінімальна витрата в контурі ГВС л/хв 3,0

Тиск ГВП хв-макс бар 0,5-6,0

Максимальна температура в контурі ГВП ° С 62

Мінімальна температура в контурі ГВП ° С 35

Обсяг розширювального бака л 7

Тиск в контурі опалення, хв-макс бар 0,5-3

Максимальна температура в контурі опалення ° С 83

Мінімальна температура в контурі опалення ° С 35

Тиск газу в пальнику при номінальній потужності, метан (G20) мбар 11,1

Тиск газу в пальнику при номінальній потужності, бутан (G30) мбар 28,7

Діаметр подає/зворотного трубопроводу в контурі опалення дюйм G3 / 4

Діаметр входу/виходу трубопроводу ГВП дюйм G1/2

Діаметр газового з'єднання дюйм G1/2

Діаметр коаксіального димоходу-воздухозабора мм 100/60

Діаметр роздільного димоходу-воздухозабора мм 80/80

Напруга / Частота електричного струму В/Гц 230/50

Потужність Вт 134

Потужність Насос Вт 69

Запобіжник енергопостачання А 2

Клас електрозахисту IPX5D

Довжина х висота х глибина мм 420 × 750 × 315

Вага котла нетто кг 39,5
