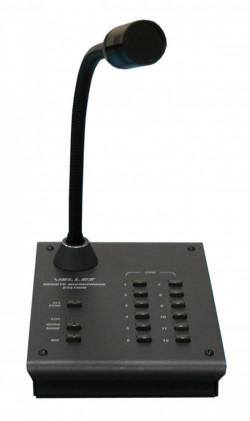

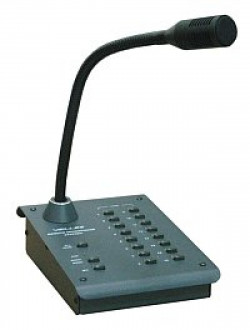

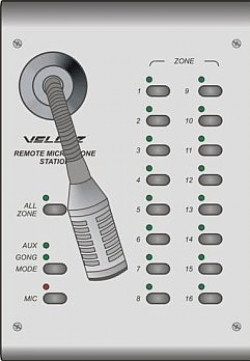

Пульт микрофонный ПМ-16

Пульт микрофонный ПМ-16

Назначение

Используются для передачи объявлений через микрофон по выбранным оператором зонам оповещения из помещений удаленных от аппаратной части оборудования на расстояние до 1000 м. Также могут использоваться для трансляции музыкальных программ или любой другой информации из источников подключенных к линейному входу пульта микрофонного.

Описание

Сигналы с микрофона и универсального входа пульта подаются на входной усилитель, где усиливаются и ограничиваются до необходимого уровня и через входной фильтр поступают на частотный модулятор. Частотный модулятор преобразует полученный сигнал и передает его на оборудование.

Схема управления обеспечивает работу пульта при получении от оборудования разрешения активации.

Контроллер клавиатуры и индикации обеспечивает индикацию состояния органов управления и общего состояния пульта микрофонного.

Питанием микрофонный пульт обеспечивается от оборудования по соединительных кабеля и не требует дополнительных источников питания.

Оборудование предусматривает последовательное соединение (один в один) пяти пультов микрофонных и дальнейшую работу с ними в соответствии установленных уровней приоритета. Структура приоритетов предусматривает, что наивысший уровень приоритета имеет активный пульт с меньшим номером.

Технические характеристики

Количество зон обслуживания 16

Чувствительность микрофона, мВ, не более 2

Чувствительность линейного входа, мВ, не более 200

Удаление от оборудования, м, не более 1000

Количество проводов соединительного кабеля 8

Рекомендуемые типы соединительного кабеля FTP
